智慧都去哪了？模擬IC測試單元大開發

集成電路(IC)測試技術是電力電子中不可缺少的重要組成部分，而測試設備就是IC測試技術的重要工具。本文詳細的介紹了模擬IC自動測試系統的工作過程，它是一款針對模擬IC直流參數和交流參數進行測試的設備，一般用在晶圓測試中，目的在于驗證芯片性能參數是否符合要求。

模擬IC自動測試系統結構

模擬IC自動測試系統的框圖如圖1，整個系統由PC、PCI通信板、控制板、母板、TMU板、OVC板、AWG板、DIG板和DUT板等多個部件組成。

圖1 模擬IC自動測試系統框圖

PC模塊

PC是整個模擬IC自動測試系統的主控制中心，就像人類的大腦，負責向各個功能板發送功能指令，并實現相應功能，接收處理測量得到其數據結果。

PCI通信板模塊

PCI通信板主要負責對PC發送的功能指令進行譯碼，再通過測試數據總線傳遞給模擬IC自動測試系統，是PC與自動測試系統之間的橋梁。

控制板模塊

控制板是將PCI傳遞的測試數據進行相應數據處理，完成PCI和各功能板間的通信。

母板模塊

母板類似于控制板和各功能板之間的“橋梁”，主要實現測試數據總線的傳遞。

功能板模塊

TMU(Time Measure Unit)時間測量單元，它將測量信號的頻率、周期、上升沿時時間、高脈沖時間等時間參數；AWG(Arbitrary Waveform Generator)任意波形發生器，功能是產生任意波形;DIG為數據采集卡，主要對波形數據進行采集、處理、存儲和傳輸;OVC(Octal Voltage/Current)直流參數測試單元，就是直流參數進行測試。

直流參數測試單元

模擬IC自動測試系統中直流參數測試單元的主要功能是為芯片提供穩定的電壓值或電流值，然后測量其電流或電壓，從而判斷芯片是否符合規范要求。本直流參數設計單元(OVC)可提供4個獨立的PMU(Precision Measure Unit，精密測量單元)，最大輸出電壓達到+20V，誤差為0.5%，最大輸出電流達到±0.5A，誤差為0.1%，OVC的硬件結構如圖2所示。

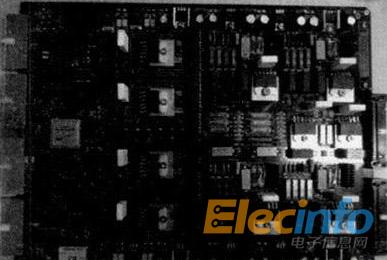

圖2 OVC硬件電路結構
